Eigene elektrische Symbole in WinTrack erstellen Vorgehensweise, Tipps, und Downloads

Einführung

Es ist schier unmöglich allen Anwendern in ihren Wünschen gerecht zu werden und alle möglichen Bauteile per Programm zur Verfügung zu stellen. Deshalb bietet WinTrack dem Anwender die Möglichkeit seine eigenen individuellen Symbole in seine eigene Auswahlbibliothek zu erstellen. Wie der 3D-Editor für 3D-Modellerstellung können in WinTrack auch elektrische Bauteile inklusive Anschlusspunkte selbst erstellt werden. Dies soll nachfolgend kurz beschrieben werden. Dazu - so mein Vorschlag - ist eine Einstellung des Rasters ausschlaggebend, damit Leitungsverbindungen zu den Anschlusspunkten exakt geradlinig auf Rastermaß verlegt werden können. In der Menüleiste oben klickt man dazu auf "Optionen | Bildschirm..." und wählt die Registrierkarte "Diverses". Die dort zu tätigen Einstellungen zeigt die rechts stehende Abbildung. Das Raster erscheint dann so: Abb.2 Mittels der Funktion "Einfügen | Freihandlinie/Höhenlinie..." erstellt man sein gewünschte Bauteil und fügt alles exakt auf die Fangpunkte des Rasters ein. Als Beispiel wähle ich hier ein Relais mit einem Umschaltkontakt:   Abb.3 Das Relais besteht bis jetzt nur aus einzelnen Freihandlinien. Es fehlen noch die elektrischen Anschlusspunkte.

Abb.1

Mittels "Einfügen | Anschluss..." (oder in der linken Leiste)   Abb.4 fügen wir die elektrischen Anschlüsse ein. Hierbei öffnet sich ein Fenster "Eigenschaften/Darstellung", siehe Abb. rechts, bei dem es einiges zu beachten gilt, da sonst bei späteren elektrischen Leitungsverbindungen vom Programm Fehler angezeigt werden könnten. Wir setzen den ersten Anschlusspunkt oben links an der Relaisspule. Dabei ist die Richtung des Anschlussabgangs wichtig: nach oben! Man muss eine Anschlussbezeichnung eingeben, wir wählen hier "E" (z.B. für "Eingang") und "Eingang". Es muss noch "Elektrisches Potential" eingegeben werden; wir wählen "beliebig" und "Anschlussfarbe" "weiß", da wir universelle Anschlussmöglichkeiten vorhalten möchten (um später keine Verbindungsfehler angezeigt bekommen). Dann Klick auf "OK". Wir erhalten dann folgende Darstellung: Abb.6

Abb.5

Relaisspulenanschluss links unten:   Abb.7 wir wählen wieder "Eingang", da bei "Ausgang" "beliebig" und "weiß" vom Programm nicht mehr angeboten wird.	Relaiskontaktanschluss Mitte unten: Abb.8 Hier wählen wir z.B. "Licht AC" und Anschlussfarbe "gelb", wenn wir mit dem Relais Licht schalten wollen. Sofern wir flexibel bleiben wollen, können wir auch hier wieder "beliebig" wählen.
Relaiskontaktanschluss Ausgang a1 oben: Abb.9 Zur Beachtung: Ein- und Ausgänge werden vom Programm unterscheidbar dargestellt.	Relaiskontaktanschluss Ausgang a2 oben: Abb.10
Das selbst erstellte Relaissymbol ist nun fertig gestellt und muss nur noch in die Bauteilebibliothek gespeichert werden. Dazu wählen wir "Gleis/Symbole markieren..." und umranden mit dieser Funktion unser Relais. Wir wählen eine Bibliothek aus, in der das Symbol gespeichert werden soll. Dann wählen wir "Extras | Symbol erzeugen". Hier tragen wir noch einige Informationen ein (siehe Abb. rechts). Mit Klick auf OK wird dann das Relaissymbol in der gewählten Bauteilebibliothek am Ende erstellt und kann dort auch an eine andere Position mit der Maus verschoben werden. Abb.12	Abb.11 Abb.14
Abb.13	Die linke Abbildung zeigt als Beispiel elektrische Leitungsverbindungen am eingefügten Relais: Anschlüsse von einem Trafo und Märklin-Schaltpult zum schalten des Relais. Dabei werden die zuvor als "beliebig" bezeichneten Relaisanschlüsse mit entsprechenden Leitungsfarben der elektrischen Potentialverbindungen automatisch ausgefüllt. Anmerkung: empfehlenswert eine eigene Plandatei mit den selbst erstellten Symbolen zu erstellen und zu speichern. So hat man die "Rohentwürfe" stets verfügbar für Änderungen, Überarbeitungen, oder weiteren Objekten.

WinTracks Anschluss-Definitionen "Eingang, Ausgang"

Bei den Anschlussdefinitionen ist einiges zu beachten, was sich dem Anwender nicht unmittelbar erschließt: betrachten wir zunächst einen Eingang (Abb.14). Hier lässt sich das elektrische Potential "beliebig" und die Anschluss-Farbe "weiß" auswählen. betrachten wir hingegen einen Ausgang (Abb.15), so erscheint beim elektrischen Potential nicht mehr die Auswahl "beliebig". Hingegen wird bei Anschluss-Farbe immer noch "weiß" angeboten! Und dies, obwohl die Auswahl "weiß" vom Programm hier ignoriert wird! Warum? Ich versuche dies einmal zu erklären:

Abb.14

Abb.15

Empfehlungen für Ein-, Ausgangs-Definitionen bei Erstellung eigener elektrischer Symbole

1.] universelles elektrisches Symbol hierunter seien elektrische Symbole zu verstehen, welche anfänglich für ihre Anschlusspunkte keine vorgegebenen Definitionen "Eingang", "Ausgang", sowie "elektrisches Potential" haben. Alles ist also "beliebig", bzw. "undefiniert"! Beispielsweise kann es sich hier um einen Umschalter handeln, dessen Anschlusspunkte sowohl als Eingänge als auch Als Ausgänge fungieren können, und ihre elektrischen Potentiale (Farben) erst bei entsprechenden elektrischen Verbindungen erhalten und dann als Eingang verbleiben oder zu einem Ausgang werden. Hier nehme man folglich alle Anschlusspunkte mit der Auswahl der nebenstehenden Abbildung (identisch der Abb.14) vor. Lediglich die "Richtung" der abgehenden Kabel ist dem zu erstellenden elektrischen Symbol entsprechend zu wählen (nicht vergessen)! Also für den Anschluss eines universelles elektrisches Symbol kurz formuliert: * "Eingang * "Elektrisches Potential" = "beliebig" * "Anschlussfarbe" = "weiß"; gemeint ist also "undefiniert"!!! * "Richtung" des Anschlusskabels wählen * "Bezeichnung": eine treffende Benennung des Anschlusspunkts eingeben. Ist dieser Anschlusspunt intern des Symbols mit einen (oder mehreren) Anschlusspunt(en) elektrisch verbunden, so folgt nach der Bezeichnung des Zeichen "\" und danach die Bezeichnung des anderen Anschlusses mit dem verbunden sein soll. Anmerkung: eine durch Freihandlinie erzeugte rein graphische Verbindung zwischen Anschlusspunkten bei der Symbolerstellung stellt keine elektrische Verbindung dar!

Abb.14

Abb.16: die dunkelblauen Pfeile deuten die Richtung von späteren Leitungsabgängen an.

Schaltungsbeispiel: Abb.17 Bauteilebezeichnungen mittels Zusatzinfo erstellt.

Die Anschlüsse am Schalter S0 sind noch nicht beschaltet und somit "weiß" (ohne elektrisches Potential). Der gelbe Ausgang des Trafos ist mit dem Mittelanschluss des Schalters S1 verbunden, erhält dadurch das Potential "Licht (AC)" und wird gelb ausgefüllt. Da das Schaltersymbol intern mit dem Ruhekontakt verbunden wurde, wird dieser ebenfalls gelb ausgefüllt. Eine dort angeschlossenes Kabel führt dann auch das Potential gelb weiter zur LED 1. Die von den LEDs zum Widerstand R1 führenden Verbindungen werden von WinTrack ohne Potentialkennung (schwarz) angezeigt, während die Farbe Braun vom Masse-Potential des Trafos bis zum Widerstand R1 reicht.

Die Primärseite erhielt Eingänge. Das elektrische Potential wurde zwar auf "beliebig" gesetzt, hier aber mit Farbzuweisung: Anschluss 1 "Schwarz" für Phase P. Anschluss 2 "Blau" für Nulleiter N. => Anschlusspunkte enthalten kleine Farbkreise. Die Sekundärseite erhielt Ausgänge. Das elektrische Potential  erhielt für Ausgang 3 "Licht AC" mit Farbe "Gelb". Ausgang 4 "Masse AC" mit Farbe "Braun". (WT stell hier keine geeignetere Auswahl zur Verfügung) => Anschlusspunkte mit farblich ausgefüllten Kreisen und Leitungsansatz.

Die Farbgebungen der Anschlüsse weisen auf das jeweilige Anschlusspotential hin.              Abb.18

Viele elektrische Komponenten, welche im Modellbahnhandel erhältlich sind, stehen auch im Programm WinTrack zur Verfügung. Auf Grund der Vielfallt ist es jedoch schier unmöglich Alles im Programm integriert zu finden. Da werden Bausätze angeboten, oder Modellbahner bauen sich ihre eigenen Schaltungen. Nun möchte man auch dieses in seinem WinTrack-Plan auch darstellen. Dazu bietet WinTrack die Möglichkeit eigene elektrische Symbole erzeugen zu können, wie ich oben kurz beschrieb. Ein kleiner Schaltplan möge dies an einem Beispiel zeigen, was damit in WinTrack möglich ist: Abb.19 Bauteil-Nummerierung und -Bezeichnung wurde mittels Zusatzinfo erzeugt. Dies ermöglicht komplexe elektronische Schaltungen mit in einen WinTrack-Gleisplan nach eigenen Entwürfen zu integrieren.

Aktuell (01.11.2019) habe ich 68 elektrische Symbole in WinTrack erstellt: Abb.20 Dem interessierten Modellbahner stelle ich gerne zur Arbeitserleichterung diese Symbole in einer Downlod-Datei zur Verfügung. Die Bauteile sind in dieser Datei jeweils in zwei Reihen angeordnet: in der oberen Reihe (Objekt) befinden sich die "Roh-Symbole", also die mittels Freihandlinien erzeugten Bauteile inklusive deren Anschlüsse. Diese Elemente können dann wie sie sind zur Symbolerzeugung verwendet werden, oder aber leicht selber verändert und eigenen Vorstellungen angepasst werden (ein Doppelklick auf einen Anfasser eines Anschlusses zeigt im Eigenschaftsfenster die Anschlusseinstellungen an und kann dort individuell auch geändert werden), um sie dann mittels der Funktion "Symbol erzeugen" in das WinTrack Gleisauswahlfenster zu setzen. Jeweils in der Reihe darunter (Symbol) ist das bereits zum Symbol erzeugte Bauteil zu finden. Wenn im Programm "Elektrische Prüfung" eingeschaltet ist, werden auch die Farben bei den Anschlusspunkten angezeigt. Ebenso in der Datei enthalten sind Bilder: DIL16 Fassung und 64-polige Verbindungsleiste.

Noch ein Hinweis: Die Download-Datei enthält noch eine Besonderheit, siehe Abbildung 21 rechts. WinTrack ermöglicht nämlich bei Objekten unter "Eigenschaften" Links zu setzen. So finden Sie bei der Datei "HJB Eigene Elektrik-Bauteile.tra" das IC TIMER; ein Rechtsklick darauf öffnet ein Fenster, in dem klicken Sie auf den Eintrag "Datei/Link öffnen". Als Folge wird Ihr Internetexplorer gestartet und Sie kommen auf eine Seite auf der Sie weitere Informationen zum IC NE555 mit Schaltbeispielen erhalten. Viel Erfolg beim Planen eigener "WUNSCH ELEKTRONIK"!

Abb.21

Neu erstellte elektrische Symbole mit WT 15

Abb.22

Was bei einem Widerstand "Eingang" und was "Ausgang" und mit welchen "Potentialen" ist, ergibt sich ja erst von Fall zu Fall in einem Schaltplan! Und es ist schlicht unmöglich für alle erdenklichen Situationen entsprechende Widerstände zu erstellen! Also ein Manko des Programms. Dies trifft nicht nur auf das Beispiel Widerstand zu. Wenn ich hier "Schwachstellen" von WinTracks Elektrik nenne, so in erster Linie Anwender auf Probleme hinzuweisen, damit sie sich nicht Arbeit machen und im Nachhinein überrascht werden. Mir sind noch weitere Schwachstellen aufgefallen, welche ich wohl später auch nennen werde (wenn entsprechende Servicepacks nicht erfolgen).

Abb.23

Abb.24

Stromquellen, Schalter, Taster, Relais mit WT 15

Abb.25

Abb.26

MÄRKLIN Stecker in WinTrack selber erstellen

Abb.26

WinTrack bietet zwei Möglichkeiten eigene Symbole zu erzeugen: mittels Einfügen => Freihandlinie, oder mittels des 3D-Editors. Jede Methode hat für sich genommen Vor- und Nachteile. Nachdem mir Wünsche zugegangen sind, MÄRKLIN-Stecker auch in WinTrack verfügbar zu haben, folgen hierzu Beschreibungen.

Abb.27

Methode 1: Steckersymbole mittels Freihandlinien erzeugen

Abb.28

Grundlegendes Symbole mittels Freihandlinien zu erzeugen wurde ganz oben auf dieser Seite bereits beschrieben (vergleiche hierzu die Abb. 1 bis 3), sodass ich mich hier kurz fassen kann. Lediglich das Punktraster zum Mausfang habe ich anders gewählt: Punktabstand (mm) 5 und Hauptraster nach 10 Rasterpunkten. Gemäß linker Abb.28 erstellt man mittels Freihandlinie zwei Rechtecke 1 und 2, sowie ein Kreis für einen Stecker mit Querloch. Um mit der Funktion Freihandlinie einen Kreis zu erzeugen, ist die Schift-Taste gedrückt zu halten; um die Größe des Kreises nicht nur auf das Fangraster zu beschränken, ist gleichzeitig noch die Strg-Taste gedrückt zu halten. Für einen Stecker ohne Querloch ist einfach der Kreis wegzulassen. Für eine Buchse ist lediglich das Rechteck 1 zu zeichnen.

Abb.29

Die farbliche Gestaltung der Stecker: Rechteck 1 markieren, Rechtsklick, Eigenschaften wählen, Mit Farbe ausfüllen, Ändern z.B. Gelb. Rechteck 2 markieren, Rechtsklick, Eigenschaften wählen, Mit Farbe ausfüllen, Ändern z.B. Grau. Kreis markieren, Rechtsklick, Eigenschaften wählen, Mit Farbe ausfüllen, Ändern z.B. Weiß. Die linke Abb.29 zeigt Ergebnisse für Stecker mit Querloch, Stecker, und Buchse. Aber noch sind daraus noch keine Symbole erzeugt worden (erkennbar, dass jedes Element ein Einfügepunkt besitzt, die kleinen blauen Quadrate).

Abb.30

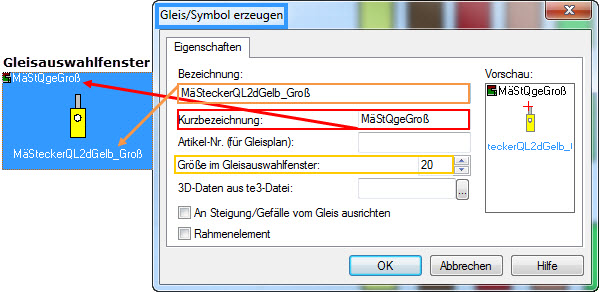

Gleis/Symbol erzeugen: zunächst werden die Elemente, aus denen ein Symbol erzeugt werden soll, mittel der Funktion Gleis/Symbol markieren markiert (mit Rechtsklick die Funktion auswählen), siehe Abb.30. Dann wählt man in WinTrack oben Extras => Symbol erzeugen. Es erscheint ein Fenster, in dem Einträge zu tätigen sind. Dort sind mindestens die Einträge für Bezeichnung und Kurzbezeichnung einzugeben; für Größe im Gleisauswahlfenster empfehle ich für die hier erstellten Stecker den Maximalwert 20 zu verwenden; Artikel-Nr. (für Gleisplan) kann natürlich optional eingetragen werden.

Abb.31

Ich habe folgende Einträge gewählt: Bezeichnung: MäSteckerQL2dGelb_Groß Mä steht für MÄRKLIN Stecker steht für Stecker QL steht für Querloch 2d steht für 2d-Symbol (also kein 3D-Symbol) Gelb gibt die jeweilige Steckerfarbe an _Groß  bezeichnet die Steckergröße Kurzbezeichnung: MäStQgeGroß Mä steht für MÄRKLIN St steht für Stecker Q steht für Querloch ge gibt die jeweilige Steckerfarbe an Groß  bezeichnet die Steckergröße

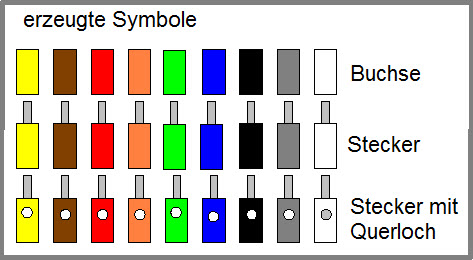

Abb.32 Wenn der Anwender alle Elemente aus der Download-Datei als Symbole erstellt hat und diese dann aus dem Gleisauswahlfenster in einen Plan gesetzt hat, wird er eine Darstellung wie in Abb.32 erhalten.

Abb.32 zeigt fertig erstellten Symbole der Stecker in WinTrack. Download: MÄRKLIN Stecker Symbole.rar Die Download-Datei ist in WinTrack zu öffnen; der Anwender muss dann in dem Kasten "Konstruktion" Element für Element markieren und jeweils als Symbol in sein Verzeichnis für eigene Symbole speichern, wie in Abb.30-31 gezeigt. Eine direkte Importmöglichkeit ist leider nicht gegeben.

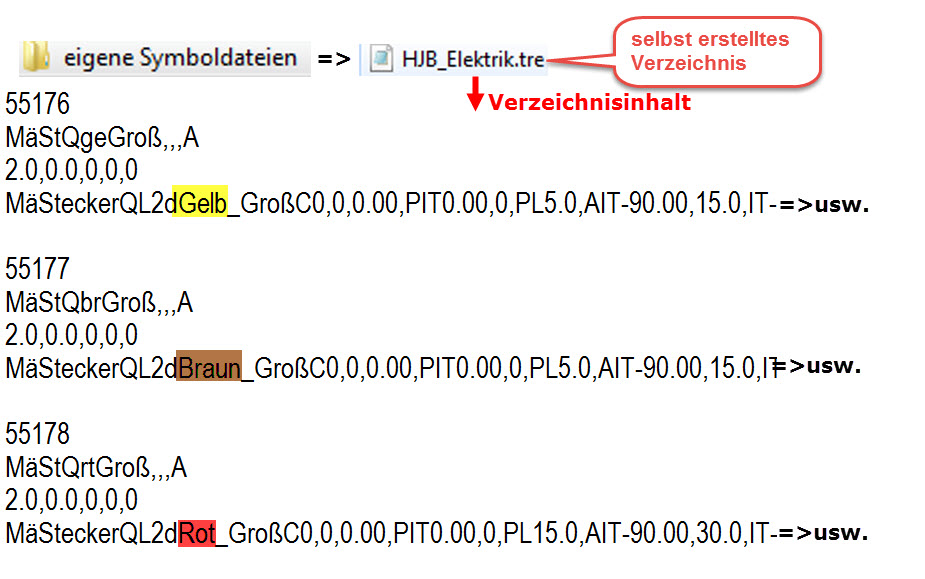

Abb.33 nur informativ mit einem Texteditor geöffnete tre-Datei. So speichert WinTrack selbst erzeugte Symbole ab.

Das Punktraster in WinTrack

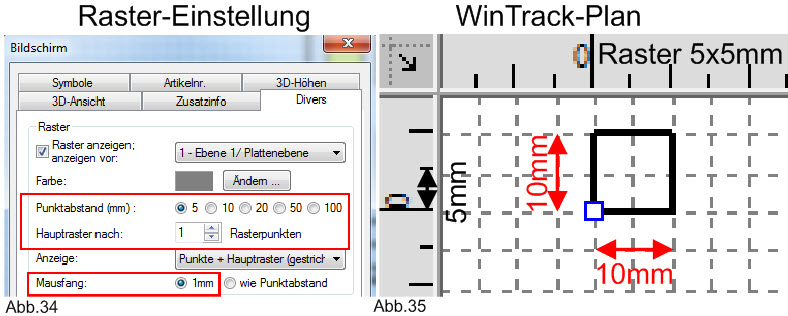

Wir befassen uns zwischendurch einmal mit den Rastereinstellungen in WinTrack. Dies ist durchaus von Bedeutung beim Erstellen von Symbolen mittels Freihandlinien. Unter Optionen => Bildschirm => Diverses kann das Raster eingestellt werden; siehe Abb.34. Hier wählen wir einmal die kleinsten möglichen Einstellungen: Punktraster = 5mm, Hauptraster nach 1 Rasterpunkten, Mausfang 1mm. Mit diesen Einstellungen erscheint dann ein Raster im WinTrack-Plan, wie es Abb.35 zeigt. Das Raster kann nicht kleiner als 5x5mm eingestellt werden. Wählt man "Mausfang wie Punktabstand", so werden Punkte von Freihandlinien auf dieses Raster gefangen, also minimal in Abständen von 5mm, enger geht nicht! Bei Wahl "Mausfang 1mm" können Punkte von Freihandlinien minimal in Abständen von 1mm gesetzt werden. Hier ergibt sich aber das Problem, dass der Zoom von WinTrack nicht ausreicht, um Punkte von Freihandlinien in Abständen von 1mm exakt mit der Maus positionieren zu können! Symbole mittels Freihandlinien zu erstellen ist also eingeschränkt; ungeeignet, um sehr kleine Symbole zu erstellen, wie wir für Stecker eigentlich wünschen. Aber es gibt noch eine andere Möglichkeit kleinere Stecker in WinTrack zu erstellen, was nachfolgend beschrieben wird.

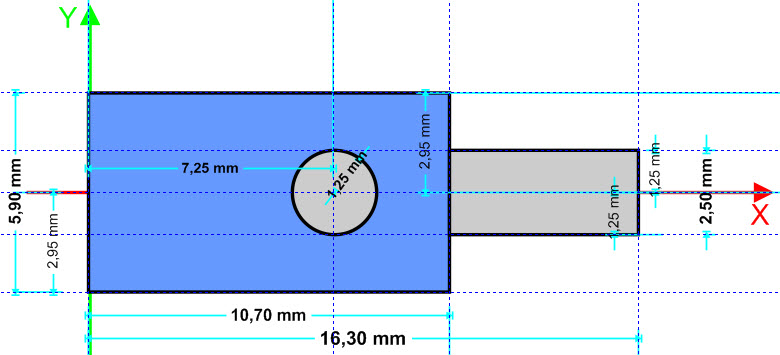

Methode 2: Steckersymbole mittels 3D-Editor erzeugen

Abb.36

// MäSteckerQL2dBlau // nur 2D-Daten // Bearbeitungsstand: 04.08.2025 // Modellumsetzung und ©: Hans-Joachim Becker faktor 1.5,1 color 0.00,0.00,1.00 // Blau rechteck2d 0,-2.95, 10.7,2.95, 1 // Stecker, Buchse color 0.75,0.75,0.75 // hell grau rechteck2d 10.7,-1.25, 16.3,1.25, 1 // Stift kreis2d 7.25,0, 1.25, 1 // Querloch anfasser2d 0,0 // am Kabelanschluss Abb37

Abb.38

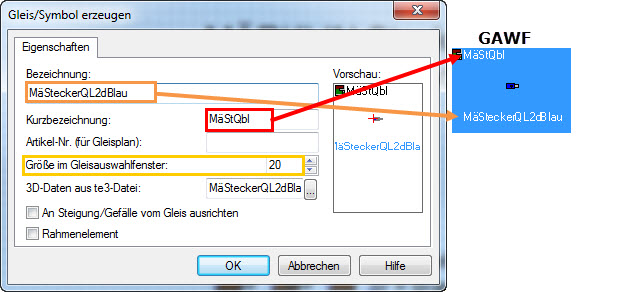

Nachdem der/die Stecker im 3D-Editor erstellt und abgespeichert wurden, sind diese unter Extras => 3D_modell importieren in ein Verzeichnis des Gleisauswahlfensters (GAWF) zu importieren. Siehe Abb.38 und 39.

Abb.39

Abb.40

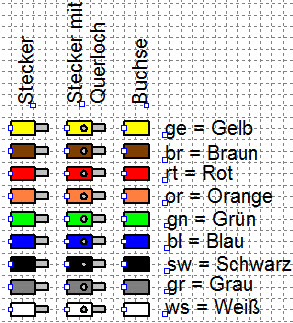

Ich habe alle Farben der MÄERKLIN Stecker und Buchsen mit dem 3D-Editor erstellt  und diese als *.te3 Dateien gespeichert (27 Dateien). Download MäStecker 3D-Editor.rar 06.09. Die heruntergeladenen 27 Dateien sind dann in ein Verzeichnis für eigene Symbole abzuspeichern und anschließenden nacheinander gemäß Abb.38 zu importieren. Da es sich hier lediglich um 2D-Symbole handelt, werden natürlich keine 3D-Elemente angezeigt. Man könnte im 3D-Editor natürlich auch 3D-Einträge machen, sodass Stecker auch in 3D-Ansichten erscheinen; dies wird aber wenig Sinn machen, da so gut wie alle elektrischen Symbole in WinTrack auch über keine 3D-Ansichten verfügen. Insbesondere können in WinTrack Leitungsverbindungen nicht auf einfache Weise in 3D-Ansichten realisiert werden.

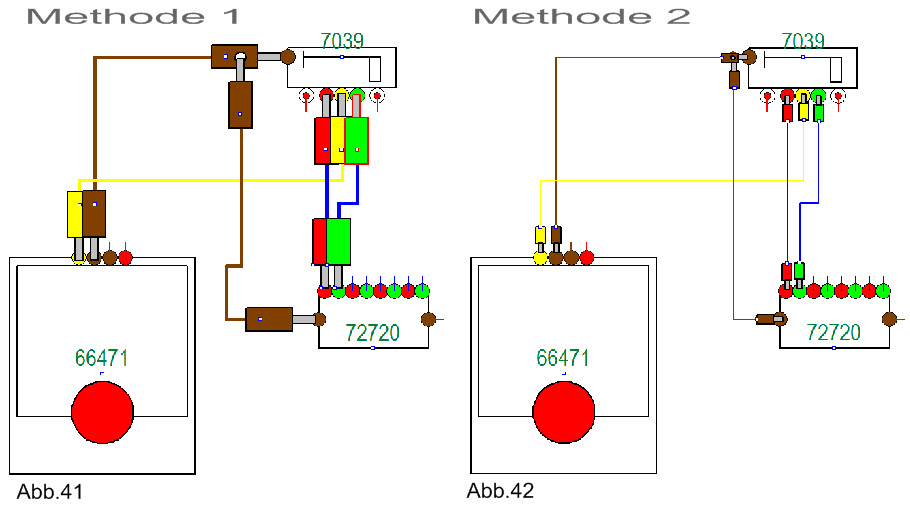

Vergleich Methode 1 <=> Methode 2 der Stecker (Vor- und Nachteile) 06.09.

wird fortgesetzt.....
