Kabeltester Erweiterungen


Abb.1		 Auf der vorigen Seite "Messtechnik" wurde der Kabeltester der Abbildung 1 vorgestellt.

Um damit nicht nur vorgefertigte Kabel mit Netzwerk-Steckern testen zu können, können hierfür Kabelerweiterungen selbst hergestellt werden. Dazu sind ein paar Hilfsmittel zur Anschaffung empfehlenswert. Dies soll im Folgenden beschrieben werden.

Erforderliche Materialien (Stand der Preisangaben Februar 2026)


Abb.2		 RJ45-CAT6 Crimp-Steckverbinder
2 Stück 8-polige Netzwerkstecker erforderlich
Flachkabel-Ausführung zum Crimpen
amazon 100 Stück 10,99 €		 Oder:
Cat 8 Netzwerkkabel flach mit RJ45 Steckern
1 Stück, Länge 2 m; amazon 5,94 €
Kabel mittig durchschneiden,
dann hat man ohne zu crimpen die 2 benötigten Leitungen.
Abb.2/3

Abb.3		 CAT6-Flachkabel
2 mal 8-adrige Flachleitung benötigt
Längen etwa 1 m, oder nach Wunsch

Abb.4		 Crimpzange für Netzwerkstecker, amazon ab 11,-- €
nicht zwingend erforderlich, wenn statt Abb.2 und Abb.3 ein Kabel aus Abb.2/3 verwendet wird.
Die Abisolierungen des Mantels am Ende der Durchtrennung kann dann vorsichtig mit einem Tapetenmesser erfolgen.

Abb.5		 1 Sortiment Schrumpfschläuche
(4 verschiedene Größen erforderlich)
zum Beispiel Schrumpfschlauch Set 164 Stück 4.99 € bei amazon

Abb.6		 1 Satz Messkabel mit Krokodilklemmen.
10 farbige elektrische Messkabel mit isolierten Krokodilklemmen an beiden Kabelenden
amazon 15,99 € "Cleqee"
Hochflexible Silikonkabel, damit ideal anwendbar!
Lötkolben und etwas Lötzinn, eine Abisolierzange ist hilfreich. Zu beziehen über Internet (z.B. amazon, Firma reichelt)

Herstellung der Kabelerweiterungen

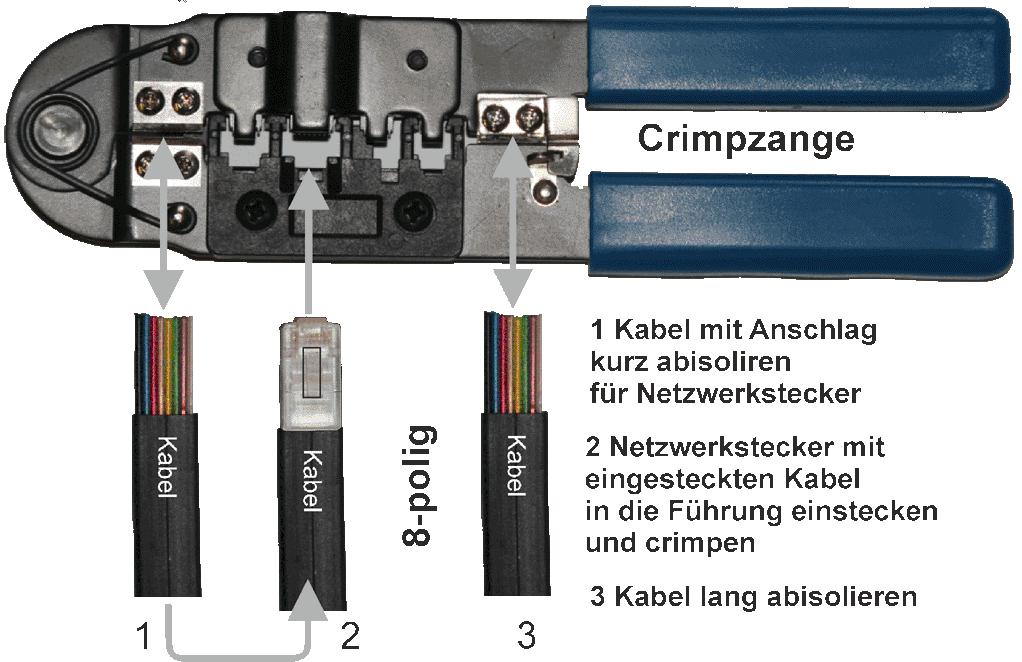

Abb.7		 Mit einer Crimpzange für Netzwerkstecker und Netzwerkflachleitungen werden 2 Leitungen hergestellt.

1. das Flachkabel wird für den crimpbaren 8-poligen Netzwerkstecker für Flachkabel in die Führung bis zum dortigen Anschlag eingesteckt, die Zange ganz schließen und das Kabel nach vorne abziehen.

2. das nun passende abisolierte Kabel ganz in den 8-poligen crimpbaren Netzwerkstecker einführen und bis zum Einrasten in die Zange stecken. Zange kräftig schließen! Zange öffnen und Stecker mit gecrimpten Kabel entnehmen.

3. das andere Ende des Flachkabel mit ca. 8 bis 10 cm in die Schneide einführen. Zange ganz schließen und das Flachkabel nach vorne rausziehen. Das Kabel ist damit für die Verbindungen an die Messleitungen vorbereitet

es ist darauf zu achten, dass die Kabel mit den Aderfarben bei beiden Leitungen  identisch in die Crimpstecker eingeführt werden! Siehe Aderfarben in Abb.7!
Werden die Flachleitungen nicht einzeln aus Kabel und Stecker gefertigt, sondern man verwendet ein fertiges Netzwerkkabel (siehe Abb. 2/3), welches mittig durchtrennt wird, so entfallen in Abb.7 die Schritte 1 und 2; Schritt 3 kann dann mittels Tapetenmesser erfolgen und man braucht sich keine Crimpzange kaufen.

Abb.8
Aus der obigen Abbildung 8 geht hervor, wie Kabel herzustellen sind. WICHTIG, damit später die Anzeigen auf den Kabeltestergeräten stimmt (Anzeigen 1 bis 8), ist Folgendes zu beachten: in Abb.8  Kabel in den Crimpstecker mit Verriegelung nach oben! Pin1 führt zum Kabelende Nummer 1 Pin1!  Die einzelnen Schritte dazu sind beginnend von 1 bis 14 angegeben. Dies ist zweimal (also für 2 Kabel) durchzuführen. Das 8-adrige Flachkabel besitzt an einem Ende einen 8-poligen RJ45 Stecker; am anderen Ende wird die Isolierung auf etwa 10 cm abisoliert und die 8 einzelnen Leitungen in Stufen gekürzt (siehe Abb.8); Der Grund ist der, dass nach dem dortigen Anlöten der Messkabel mit Krokodilklemmen die dortigen Lötverbindungen nicht alle an der gleichen Stelle sind, denn dann wäre die Leitungsdicke dort zu groß und ein Schrumpfschlauch zur Zugentlastung nicht anbringbar.

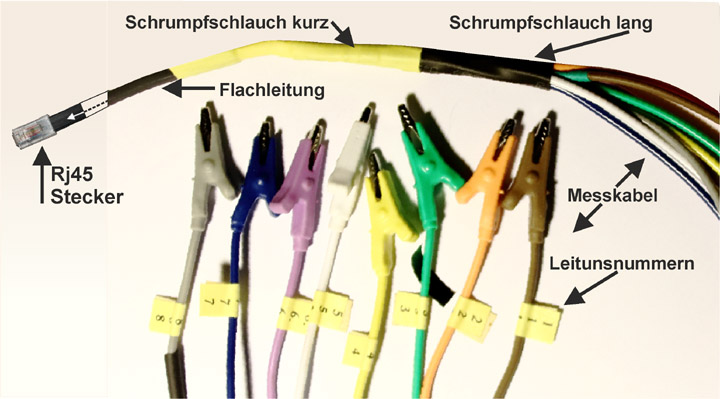

Abb.9		 Die linke Abbildung 9 zeigt das fertig erstelle Messkabel, von denen zwei identische benötigt werden.

Die eine Seite des Kabels besitzt einen 8-poligen Netwerksteck.

Auf der anderen Kabelseite wurden 8 Messkabel mit Krokodilklemmen angelötet.

Für Messanwendungen mit dem CAT NETWORK-TESTER ist es hilfreich zusätzlich zu den farblichen Messkabeln diese mit Leitungsnummern zu versehen.

Wichtig:
beide Messkabel müssen absolut identisch sein, also alle Adern vom RJ45 Stecker zu den farbigen Messkabeln mit Krokodilklemmen!
1 Satz Messkabel mit Krokodilklemmen enthält 10 farbige Kabel, von denen nur 8 für die Kabelerweiterung benötigt werden. 2 Kabel werden nicht mittig getrennt und können anderweitig Verwendung finden. Ich habe hier die Kabel Rot (z.B. für Plus) und Schwarz (z.B. für Minus) gewählt.

Erste Tests 01.03.


Abb.10		 Anzeigen

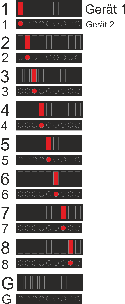

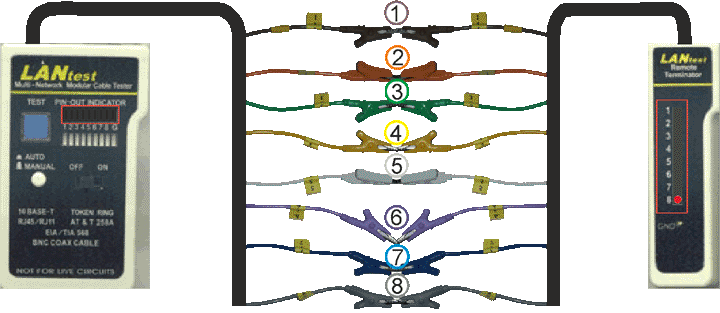

Abb.11		 Zur Überprüfung unsere Kabel-Verbinden wie in Abbildung 10 dargestellt. Gerät 1 stellen wir auf AUTO. Wenn die angefertigten  Kabel alle richtig erstellt wurden, muss die Anzeige die Schritte 1 bis G anzeigen, wie in Abbildung 11 dargestellt. Bei beiden Geräten durchlaufen die Anzeigen also gleichlaufend.

vertauschte Anschlüsse:


Abb.12		 Anzeigen

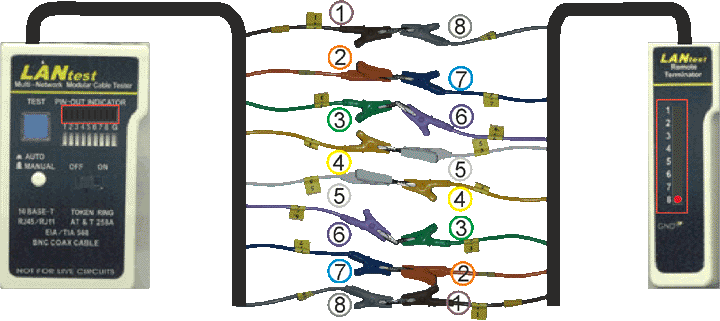

Abb.13		 Werden die Kabel wie in Abb.12 vertauscht verbunden und Gerät 1 auf AUTO gestellt, dann durchläuft die Anzeige von Gerät 2 in umgekehrter Folge. Dies ist auch der Fall, wenn bei den erstellten Kabeln die Anschlüsse der Flachleitung zueinander vertauscht wurden und nach Abb.10 angeschlossen wurde!
Hinweis:
Verwendet man geschirmte Netzwerkkabel mit geschirmten Netzwerksteckern und lötet an die Schirmung noch eine weitere Messleitung mit Krokodilklemme an (z. B. die noch übrige schwarze Messleitung), so können die Geräte auf Anzeige G auch die geschirmte Leitung anzeigen. Damit können dann bis zu 9 Leitungen gleichzeitig gemessen werden.

Messungen in der Praxis
Jeder Modelleisenbahner kennt wohl den "Leitungsverhau" unter seinem Modellbahntisch. Welche Leitung führt wohin? Habe ich die richtige Leitung gefunden? Sind Leitungen unterbrochen? Habe ich Leitungen vertauscht? Bei vielen Leitungen ist es oft kaum möglich Leitungen unter dem Tisch manuell zu verfolgen; auf jeden Fall ist es aber äußerst mühevoll. Hier kommt der Einsatz unseres Kabeltesters bestens zum Einsatz, wie die folgenden Abbildungen es verdeutlichen sollen:

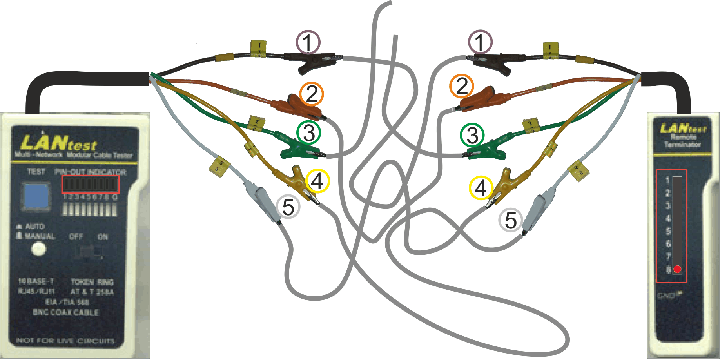

Die untere Abbildung 14 zeigt einen "Leitungsverhau" von 5 grauen Leitungen, welche zur Untersuchung an den Kabeltester angeschlossen sind. Der Kabeltester (Gerät 1) wird am besten auf MANUAL gestellt und mit der blauen Taste schrittweise die Leitungsverbindungen zur Anzeige auf Gerät 2 gebracht. Die sich hier ergebenden Anzeigen sind in Abbildung 15 dargestellt.

Abb.14		 Anzeigen

Abb.15		 Anzeigen-
Ergebnis:
Schritt 1
1an => 1an

Schritt 2
2an => 2an

Schritt 3
3an => 3aus

Schritt 4
4an =>5an

Schritt 5
5an => 4an

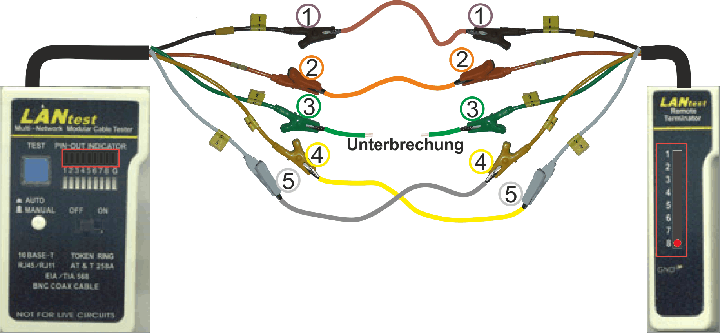

Auf Grund der nun ermittelten Anzeigen ergibt sich, dass Leitung 1 von 1 nach 1 führt, Leitung 2 von 2 nach 2 führt. Leitung 3 unterbrochen ist. Die Leitungen 4 und 5 mit ihren Anschlüssen vertauscht sind, da Anschluss 4 nach 5 und Anschluss 5 nach 4 angezeigt wird. Damit können wir nun den "Leitungsverhau" von Abbildung 14 auflösen, in Abbildung 16 darstellen und auch farblich kennzeichnen (wer möchte, kann nun auch seine Kabel auf der Anlage beschriften, um zukünftig sich besser zurecht zu finden!).

Abb.16		 Anzeigen

Abb.15		 Anzeigen-
Interpredation:
braune Leitung
1an => 1an
orange Leitung
2an => 2an

unterbrochene Leitung
grüne Leitung
3an => 3aus

vertauschte Anschlüsse
gelbe Leitung
4an => 5an
graue Leitung
5an => 4an
Das obige Praxisbeispiel verdeutlicht die Vorgehensweise bei Messungen (hier von lediglich 5 Einzelleitungen). Wie bereits gesagt, können mit dem Kabeltester und der Erweiterung bis zu 9 Leitungen gleichzeitig überprüft werden.  Und das nicht nur für Einzelleitungen, sondern auch für Netzwerkkabel, welche zunehmend auch bei digital gesteuerten Modellbahnanlagen zum Einsatz kommen. Aber auch sonst im Haushalt eine nützliche Hilfe, beispielsweise bei Telefonleitungen, Netzwerkkabel bei Modems und PCs (Anmerkung: bei Verbindungen von zwei Geräten des selben Typs, z.B. PC zu PC,  per LAN-Kabel besitzt dieses "Crossover-Verbindungen": Pin 1 <=> Pin 3 und Pin 2 <=> Pin 6. Auch hier hilft der Kabeltester LAN-Kabel zu unterscheiden, um das richtige Kabel zu ermitteln; =>siehe Abb.17 unten), und vieles mehr! Ich wünsche viel Erfolg!
Es sei nochmals darauf hingewiesen, dass bei den zu messenden Leitungen diese alle stromlos sein müssen!, sonst Geräteschäden.
Erst recht bei 230 Volt führenden Leitungen: Lebensgefahr ! Vorher alle Sicherungen ziehen und danach auf Spannungsfreiheit überprüfen !!!
Die Pin-Belegung bei Crossover-Verbindungen

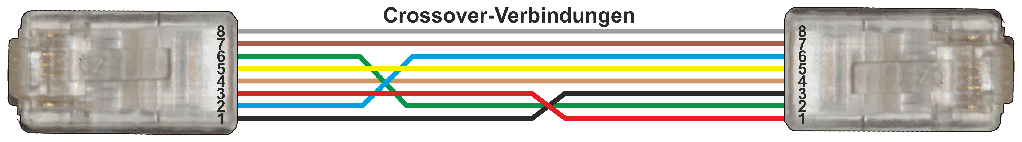

 Sobald zwei Geräte desselben Typs miteinander kommunizieren sollen, wird eine Crossover-Verkabelung benötigt. Beim Verbinden zweier Computer kommt beispielsweise immer ein Crossoverkabel zum Einsatz. Der Hintergrund dieser Kreuzung liegt darin, dass jeweils ein Adernpaar für den Empfang und eines für das Senden von Daten zuständig ist. Diese Art der Verkabelung unterscheidet sich in der Belegung der Pins auf einer Seite zu der des Patchkabels, der Straight-Through-Verbindung. Die Crossover-Variante benötigt also auf einer Seite eine Belegung nach T568B und auf der anderen Seite nach J568A, wie auf Abbildung 17 zu sehen ist.

Abb.17
Crossover-Patchkabel spielen in der Ethernet Verkabelung eine eher untergeordnete Rolle. Da viele aktive Netzwerkkomponenten wie z. B. Switches die angeschlossenen Geräte erkennen und die Umschaltung automatisch richtig einstellen.
