Messtechnik

Logik-Analysator

Auf diesen Seiten sollen Themen der Messtechnik speziell für den Modellbahnbereich behandelt werden.

Logic Analyzer

Infos, Anwendungen, Beispiele

Multifunktionstester für elektronische Bauteile

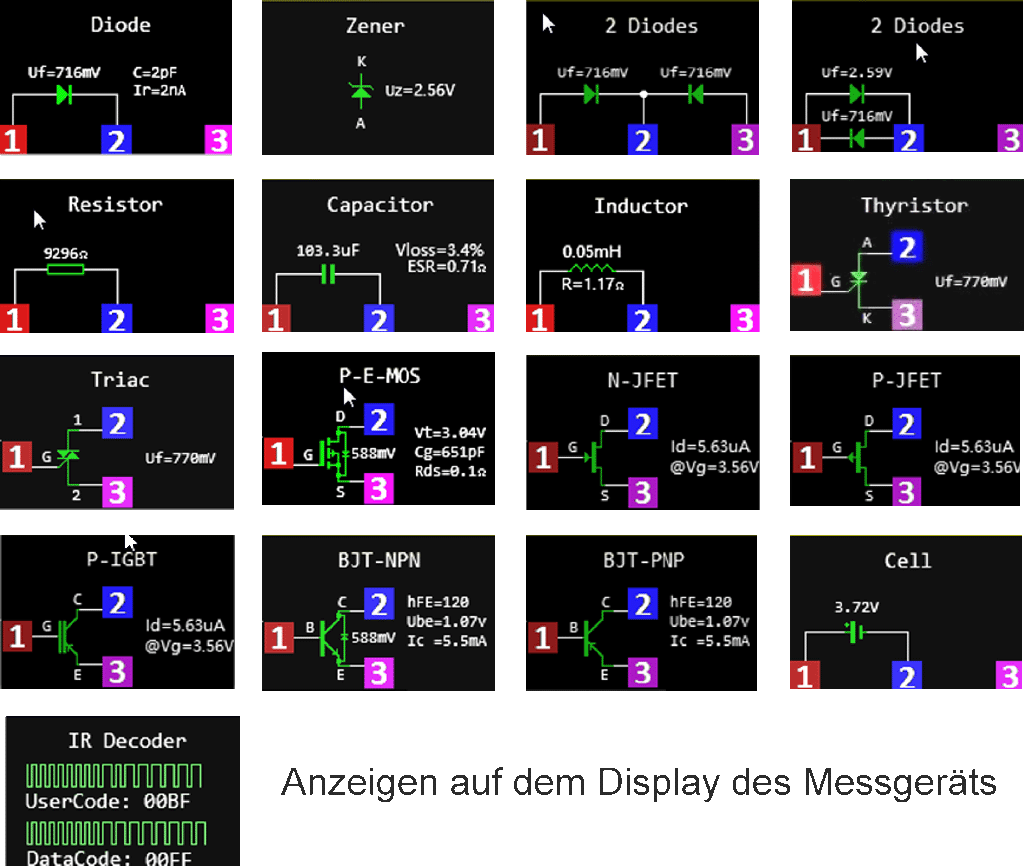

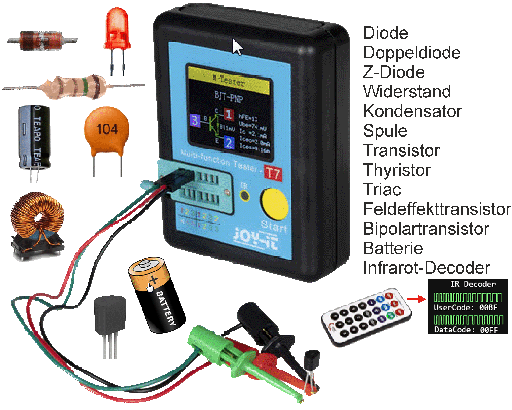

Multifunktionstester von "jOY-it" Oft möchte man sich schnell und unkompliziert einen Überblick von elektronischen Bauteilen verschaffen. Sind sie in Ordnung oder defekt? Welchen Wert besitzen sie? Dazu sind nicht zwingend Messgeräte für jeden einzelnen Bauteiletyp anzuschaffend; das geht wesentlich preiswerter mit nur einem einzigen Gerät! Das hier aufgeführte Messgerät erhebt keinen Anspruch super genau zu sein, ist aber für Belange der Modellbahn-Elektronik durchaus ausreichend. Es erkennt und misst etliche Bauteiletypen voll automatisch und zeigt deren Werte auf einem farbigen Display an. Das Gerät benötigt keine Batterien, sondern kann über einen USB-Anschluss den internen Akku aufladen. Das Messgerät ist zudem sehr preiswert und im Internet ab 13 € zu erhalten. Eine Besonderheit ist zu hervorheben: für das gängigste Format von Infrarotfernbedienungen können Usercode und Datencodes von betätigten Tasten angezeigt werden. Dies kann äußerst nützlich sein, wenn man von IR-fernbedienbaren Geräten sich selber eine IR-Fernbedienung bauen möchte! So gibt es beispielsweise für den ARDUINO IR-Fernbedienungszubehör für deren Programm man dann die Tasten-Codes seines anzusteuerndes IR-Gerät benötigt. Siehe dazu unter ARDUINO => IR Fernbedienung Bauanleitungen.

Kabeltester 14.02

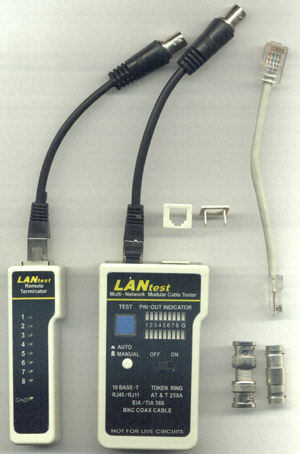

Abb.1

Sind Leitungen In Ordnung? Welche Ader am Kabelanfang endet am Kabelende? Ist eine Ader unterbrochen, oder hat sie einen Kurzschluss zu einer benachbarten Ader? Eine Vielzahl von Leitungsarten finden wir auch im Haus: Telefonleitungen, Netzwerkleitungen (Router, Computer, selbst bei Steuerungen von Modellbahnen [1]), BNC-Kabel (Messtechnik, Oszilloskope), und vieles mehr.  Die Industrie bietet dazu eine Vielzahl von Messgeräten an. Ich möchte hier ein preiswertes Gerät vorstellen: Der CAT NETWORK-TESTER TP III (siehe Abbildung 1), oder Goobay 93010 Netzwerktester für 15,58 € (Stand 2026) können Telefonleitungen, Netzwerkleitungen, sowie BNC-Leitungen überprüfen; aber ACHTUNG: die zu testenden Leitungen müssen dazu stromlos sein, dürfen also nicht unter Spannungen stehen! Bezug im Internet; als Suchbegriff einfach "Kabeltester" eingeben; z. B. bei amazon. Wird auf die Zusatzausrüstung für BNC-Kabel verzichtet, sind Geräte bereits ab ca. 10 € erhältlich. [1] gerade bei Modellbahnanlagen herrscht geradezu ein Wirrwarr an Leitungen. So stellt sich häufige die Frage "habe ich die richtigen Leitungsenden erwischt?". Um also solche Einzelleitungen zu testen, bedarf es einer Erweiterung der oben aufgeführten Kabeltester Kabeltester Erweiterungen 01.03.

Kabeltester im Einsatz

		<= Kabelverbindung mit 8-adrigen Netzwerkkabel Die beiden Geräte sind mit einem Netzwerkkabel verbunden. Gerät 1 ist eingeschaltet und die Taste "AUTO" gedrückt. Dann werden die Leitungen (hier 8) nacheinander geprüft. Sofern Leitungen unterbrochen sind, leuchten entsprechende LEDs von Gerät 2 nicht auf. So können defekte Leitungen ermittelt werden. Sollten z. B. 2 Leitungen nicht unterbrochen sein, aber zueinander einen Kurzschluss haben, so leuchten die beiden entsprechenden LEDs von Gerät 2 ebenfalls nicht auf. Diese Prüfanordnung ist insbesondere bei langen Kabelverbindungen von Vorteil: man kann nicht an 2 Orten gleichzeitig sein, um lange Leitungen zu überprüfen! Man schließt also Gerät 1 an das Kabel am Ort 1 an und startet es. Dann begibt man sich an Ort 2 und schließt dort das Gerät 2 an. Nun kann man dort die Anzeigen von Gerät 2 beobachte, ob auch alle entsprechenden LEDs nacheinander aufleuchten. Ist das nicht der Fall, werden defekte Leitungen durch nicht aufleuchtende LEDs mit ihrer Adernummer dargestellt. Hier ist es wichtig zu wissen, das bei Tests mit 2 Geräten stets zwei Leitungen (eine Hin- und eine Rück-Leitung) verwendet werden!
Gerät 1	Gerät 2

Abb.3

Sollen Kabel lediglich zur Überprüfung am Labortisch untersucht werden, so genügt der Test mit dem Gerät 1 alleine. Das zu prüfende Kabel wird mit dem einen Ende an die linke Buchse (Bu1) gesteckt, das andere Kabelende an die rechte Buchse (Bu2). Die aktuell getestete Leitung wird durch den Balken der Anzeige 1 gekennzeichnet. Der zugehörige rote Balken der Anzeige 2 leuchtet auf, wenn diese Leitung in Ordnung ist. Steht der runde Schalter auf AUTO, werden alle Leitungen automatisch durgetestet; steht der Schalter auf MANUAL, so kann mit dem blauen Taster TEST manuell Leitung für Leitung getestet werden. Das Gerät wird mit EIN/AUS ein- und ausgeschaltet. Zur Stromversorgung des Geräts ist eine 9V Blockbatterie erforderlich. Siehe Abbildung 3 links.
